Échangeurs de chaleur à plaques brasées L-Line

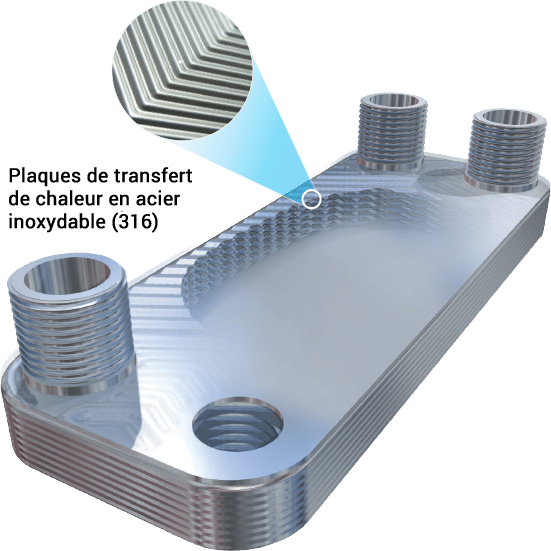

Les échangeurs de chaleur à plaques brasées sont composés de plaques en acier inoxydable, qui présentent un profil à chevrons en relief. Les plaques sont installées à 180° les unes des autres et permettent ainsi aux crêtes des plaques de s’entrecouper pour former un réseau de canaux entrecroisés. Les fluides peuvent circuler à contre-courant ou à courant parallèle.
Le profil d’ondulation unique favorise une forte turbulence des flux. La turbulence améliore considérablement le coefficient de transfert de chaleur et réduit la quantité de dépôts à l’intérieur de l’appareil.
Secteurs d’application
- Condenseurs et évaporateurs de systèmes de réfrigération
- Refroidisseurs d’huile
- Transfert de chaleur d’un fluide à un autre à faible température d’approche
- Récupération de chaleur industrielle
- Chauffage solaire ou géothermique
- Refroidissement et chauffage à eau chaude
- Chauffage et refroidissement centralisés
- Refroidissement au gaz
Matériaux standard
- Plaques chauffantes en acier inoxydable SS316L
Matériaux de brasage
- Cuivre, nickel et acier inoxydable
Pression de service maximale
- Jusqu’à 650 psi (4,48 MPa)
Température de service maximale
- Jusqu’à 230 °C (445 °F)
Les modèles compacts munis de plaques d’acier inoxydable à surface ondulée et à capacité de transfert de chaleur élevée procurent à l’unité un flux turbulent et un soutien structurel. Coefficient de transfert de chaleur élevé. Rentabilité. Choix de paroi simple ou double. Matériaux de brasage offerts: cuivre, nickel et acier inoxydable. Installation rapide et facile.
Les deux parois d’acier inoxydable des plaques, qui présentent une couche d’air entre les deux, séparent les flux de fluide. En cas de fuite, le fluide touché s’écoulera dans la couche d’air et s’échappera de l’échangeur de chaleur, ce qui permettra de détecter la fuite visuellement.
Avantages des échangeurs de chaleur à plaques brasées à double paroi
- Détection visuelle des fuites
- Réduction des risques de contamination croisée des fluides
- Haute efficacité thermique
- Conception compacte, faible encombrement
Les renseignements et la documentation sur les produits du présent site Web sont fournis à titre d’information générale uniquement. Les modèles, les dimensions et les paramètres de fonctionnement peuvent être modifiés à l’entière discrétion d’AIC. Communiquez directement avec AIC pour obtenir les spécifications de conception les plus récentes.
Spécifications techniques des produits de Série L – Paroi simple
Construction Standard:
- Plaques et connexions : AISI 316
- Matériau de brasage : Cuivre (optionnel - nickel, acier inoxydable)
- Plaques à paroi simple (optionnel - paroi double)
Paramètres de conception:
- Température de fonctionnement jusqu’à 230 °C (445 °F)
- Pression de fonctionnement jusqu’à 45 bar (650 PSI)
Connexions standard
DIAMÈTRE INTÉRIEUR DE LA CONNEXION
Construction Standard:
- Plaques à paroi double
- Matériau des plaques : ANSI 3166
- Matériau de brasage : Cuivre
Paramètres de conception:
- Température de fonctionnement jusqu’à 230 °C (445 °F)
- Pression de fonctionnement jusqu’à 33.2 bar (481 PSI)
