PlateBlock Échangeurs de Chaleur

Les échangeurs de chaleur AIC PlateBlock proposent une solution compacte et durable aux applications difficiles dans de rudes milieux, à des températures extrêmes et à des pressions élevées. Les ensembles de plaques entièrement soudées sans joints apparents offrent de nombreux avantages en matière de coût, de taille et de rendement.

Applications

  • Industrie du chauffage et de la climatisation
  • Industrie des pâtes et papier
  • Industrie de la machinerie lourde
  • Industrie minière
  • Industrie pétrochimique
  • Industrie chimique
  • Production de pétrole et de gaz
  • Chauffage à vapeur et rebouilleurs
  • Condenseurs avec sous-refroidissement du condensat

Paramètres de fonctionnement maximaux

  • Température de travail standard de -20 à 300 °C (-4 à 572 °F) – indice de température inférieur facultatif
  • Pression de service standard jesqu’à 25 bar (363 psi) – indice de température supérieur facultatif

Matériaux standard

  • Coque : Acier au carbone, acier inoxydable
  • Composants spiralés : Acier inoxydable, titane – autres matériaux offerts

Échangeur de chaleur à courants croisés

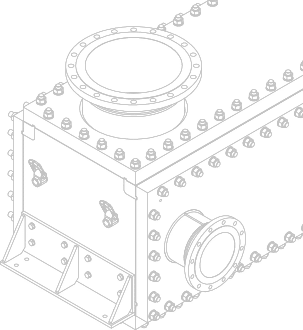

AIC PlateBlock est un échangeur de chaleur à flux croisé avec deux fluides passant entre des canaux alternés de plaques ondulées.

Le pack de plaques soudées est entouré de têtes supérieures et inférieures, en plus de quatre panneaux latéraux.

Le faisceau de plaques complet est accessible de tous les côtés, sans exiger d’espace supplémentaire.

Caractéristiques et Avantages
  • L’entretien et le nettoyage exigent moins de temps et d’espace puisque tous les panneaux de l’échangeur de chaleur peuvent facilement être retirés sur place.
  • Le motif de plaques ondulées crée un flux turbulent qui diminue le risque d’encrassement et d’obstruction des deux côtés. Solution parfaite pour les raffineries de pétrole brut et les usines pétrochimiques.
  • Format compact grâce à la conception des faisceaux de plaques qui assure une distribution uniforme du flux et une utilisation optimale de la surface.
  • Récupération de chaleur élevée grâce à l’approche de température proche et à la capacité de gérer les températures de croisement.
  • La construction flexible permet différentes configurations à passages multiples pour chaque circuit, permettant une grande disparité dans les débits des deux milieux sans compromettre les chutes de pression.
  • Conception de procédé adaptable permettant un montage vertical ou horizontal. Fonctionne en mode débit co-courant ou contre-courant, pour les fonctions monophasées et biphasées.
  • Structure robuste offrant un rendement fiable dans des conditions difficiles de haute température et de haute pression.
