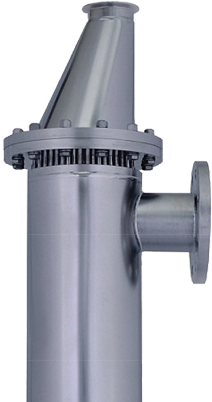

Intercambiadores de calor para aplicaciones sanitarias P-Line

Intercambiadores de calor para las industrias farmacéutica y alimentaria

Características

  • Conformidad con FDA, cGMP, ASME y 3A
  • Estructura de acero inoxidable 316
  • Placa tubular doble
  • Fabricado sin zonas muertas, minimizando la posibilidad de crecimiento bacterial
  • Pulido hasta Ra < 0,5 um
  • Certificación de la calidad del pulido interno y externo de los tubos
  • Cabezales intercambiables de uno, dos o cuatro pasos
  • Posibilidad de montaje horizontal o vertical
ESPECIFICACIONES FOLLETO
Ofrecemos productos de la máxima calidad y fiabilidad para satisfacer las exigencias más estrictas de nuestros clientes.

Materiales estándar

  • Acero inoxidable 316L

Presión máxima de servicio

  • Hasta 145 PSI (10 bar) en los tubos
  • Hasta 232 PSI (16 bar) en la carcasa

Temperatura máxima de servicio

  • Hasta 284 °F (140 °C) en el lado de los tubos (junta de viton)
  • Hasta 250 °F (121 °C) en el lado de los tubos (junta de silicona)
  • Hasta 397 °F (203 °C) en el lado de la carcasa
Sanitary Heat Exchanger
Sanitary Heat Exchanger
Intercambiadores de calor para las industrias farmacéutica y alimentaria

La serie P-Line se compone de intercambiadores de calor para las industrias farmacéutica y alimentaria, y es adecuada para cualquier aplicación que cumpla las normas FDA y 3A.

El diseño exclusivo de los intercambiadores de calor P-Line reduce el riesgo de contaminación cruzada en el medio, incluso si se desmontan las juntas de las conexiones tubos-placa tubular; también garantiza un funcionamiento correcto en aplicaciones que requieran los estándares más exigentes.

Aplicaciones

Industrias alimentaria y láctea:

  • Zumos y jarabes
  • Chocolates y productos de alta viscosidad
  • Industria cervecera
  • Enfriamiento de leche
  • Pasteurización

Industria farmacéutica:

  • Vapor limpio
  • Sistemas de calentamiento para procesamiento de sangre, plasma y cultivos microbiológicos
  • Agua para sistemas de inyección
  • Equipos de proceso

Industrias

  • Farmacéutica
  • Biotecnología
  • Procesamiento de alimentos
  • Producción de bebidas
  • Láctea
  • Cosmética / Perfumes
  • Semiconductores
  • Todas las industrias con altos estándares de higiene

La información y la documentación de los productos disponibles en este sitio web tienen una finalidad exclusivamente informativa. Los modelos, las dimensiones y los parámetros de funcionamiento están sujetos a cambios a criterio de AIC. Contacte directamente con AIC para obtener especificaciones de diseño actualizadas.

Especificaciones técnicas de los productos P-Line

TIPO ÁREA DE INTERCAMBIO DE CALOR NÚMERO DE PASOS DIMENSIONES (mm)
A B C D ØDz
ft² LADO TUBO mm (in) mm (in) TIPO 1P
mm (in)
TIPO 2P
mm (in)
TIPO 4P
mm (in)
mm (in) mm (in)
P-080.070.08 0.5 5.4 1P 172 (6.77) 520 (20.47) 1005 (39.57) 300 (11.81) 89 (3.50)
P-080.110.08 0.5 5.4 1P 172 (6.77) 960 (37.80) 1445 (56.89) 300 (11.81) 89 (3.50)
P-080.140.08 1.1 11.8 1P 172 (6.77) 1260 (49.61) 1745 (68.70) 300 (11.81) 89 (3.50)
P-100.070.08 0.9 9.7 1P 190 (7.48) 520 (20.47) 1040 (40.94) 325 (12.80) 114 (4.49)
P-100.110.08 1.5 16.1 1P 190 (7.48) 960 (37.80) 1480 (58.27) 325 (12.80) 114 (4.49)
P-100.140.08 1.9 20.4 1P 190 (7.48) 1260 (49.61) 1780 (70.08) 325 (12.80) 114 (4.49)
P-125.110.08 2.2 23.7 1P, 2P 204 (8.03) 960 (37.80) 1510 (59.45) 1280 (50.39) 350 (13.78) 140 (5.51)
P-125.140.08 2.9 31.2 1P, 2P 204 (8.03) 1260 (49.61) 1810 (71.26) 1580 (62.20) 350 (13.78) 140 (5.51)
P-125.150.08 3.1 33.4 1P, 2P 204 (8.03) 1370 (53.94) 140 (ccc) 1920 (75.59) 350 (13.78) 140 (5.51)
P-150.110.08 3.3 35.5 1P, 2P 217 (8.54) 960 (37.80) 1540 (60.63) 1255 (49.41) 370 (14.57) 159 (6.26)
P-150.140.08 4.2 45.2 1P, 2P 217 (8.54) 1260 (49.61) 1840 (72.44) 1555 (61.22) 370 (14.57) 159 (6.26)
P-150.190.08 5.8 62.4 1P, 2P 217 (8.54) 1790 (70.47) 2375 (93.50) 2085 (82.09) 370 (14.57) 159 (6.26)
P-200.140.08 6.1 65.6 1P, 2P, 4P 282 (11.10) 1220 (48.08) 2035 (80.12) 1570 (61.81) 1570 (61.81) 460 (18.11) 219 (8.62)
P-200.190.08 8 86.1 1P, 2P, 4P 282 (11.10) 1700 (66.93) 2515 (92.02) 2046 (80.55) 2045 (80.51) 460 (18.11) 219 (8.62)
P-200.210.08 9.5 102.2 1P, 2P, 4P 282 (11.10) 1985 (78.15) 2800 (110.24) 2335 (91.93) 2335 (91.93) 460 (18.11) 219 (8.62)
P-250.110.08 8.7 93.6 1P, 2P, 4P 351 (13.81) 910 (35.83) 1920 (75.59) 1285 (50.59) 1285 (50.47) 553 (21.77) 273 (10.75)
P-250.140.08 11.2 120.5 1P, 2P, 4P 351 (13.82) 1210 (47.64) 2220 (87.40) 1580 (62.20) 1582 (62.28) 553 (21.77) 273 (10.75)
P-250.190.08 15.1 162.5 1P, 2P, 4P 351 (13.82) 1685 (66.34) 2695 (106.10) 2060 (81.10) 2060 (81.10) 553 (21.77) 273 (10.75)
TIPOS DE FLUJO: 1P – UN PASO, 2P – DOS PASOS, 4P – CUATRO PASOS

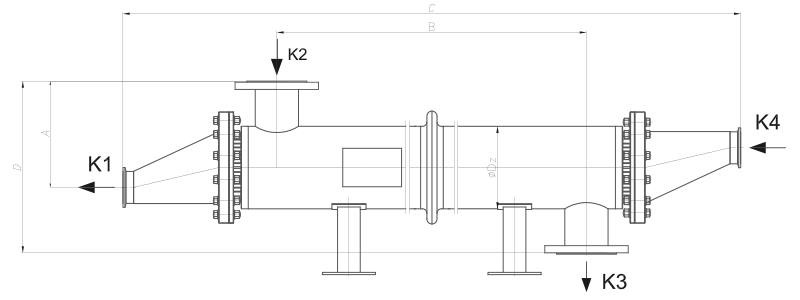

ENTRADA DE TUBOS K4 / SALIDA LADO SANITARIO K1

ENTRADA DE TUBOS K4 / SALIDA LADO SANITARIO K1
