PW Heat Exchanger

Intercambiadores de calor PS/PW Line

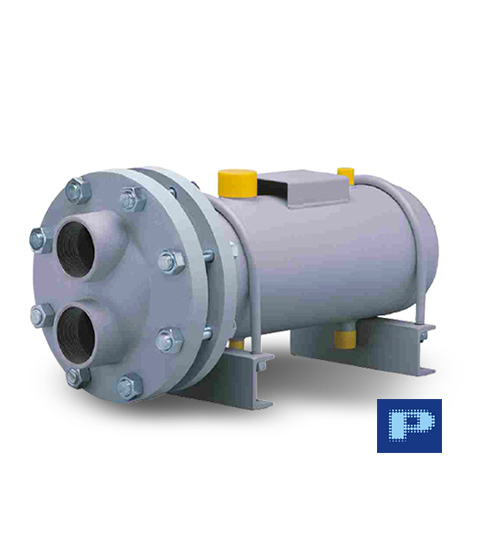

Intercambiadores de calor de carcasa y tubos en U

Los intercambiadores de calor de tubos en “U” PS y PW han sido diseñados para una amplia gama de aplicaciones líquido-líquido (PW) y vapor-líquido (PS).

Con una estructura estándar mejorada con tubos de acero inoxidable, y disponibilidad de una amplia gama de tamaños y configuraciones, los intercambiadores de calor de tubos en “U” PS/PW han sido diseñados para aplicaciones industriales con funciones y requisitos de transferencia de calor estrictos.

Los haces tubulares desmontables facilitan la limpieza y la inspección de estos equipos.

ESPECIFICACIONES FOLLETO
Ofrecemos productos de la máxima calidad y fiabilidad para satisfacer las exigencias más estrictas de nuestros clientes.

Aplicaciones

  • Calefacción y refrigeración industrial y comercial
  • Condensadores para aplicaciones industriales y comerciales

Disponibilidad de materiales de fabricación opcionales. Posibilidad de fabricar las unidades con metales diferentes para cada sección. Contacte con nuestra oficina para obtener más información.

Presión máxima de servicio

  • Hasta 150 PSI (1,03 MPa)

Temperatura máxima de servicio

  • Hasta 375 °F (190 °C)

Materiales estándar

  • Tubos de acero inoxidable 304
  • Carcasa de acero al carbono
  • Placa tubular de acero al carbono
  • Cabezal de fundición de hierro/acero
  • Juntas de fibra prensada/sin amianto
Los intercambiadores de calor de tubos en “U” PS y PW han sido diseñados para una amplia gama de aplicaciones líquido-líquido (PW) y vapor-líquido (PS).

Ventajas Específicas

  • Estructura de tubos en U
  • Unidades diseñadas para aplicaciones líquido-líquido (PW) y vapor-líquido (PS).
  • Disponibles con estructura estándar de 2 o 4 pasos.
  • Haces tubulares desmontables para facilitar la limpieza y las inspecciones.
  • Estructura resistente y duradera con tubos de acero inoxidable y cabezal de acero o fundición de hierro reforzada en las unidades estándar (disponibilidad de materiales de fabricación opcionales).
  • Tubos en U y deflectores diseñados para maximizar el rendimiento de la transferencia de calor.
  • Los tubos expansionados en la placa tubular fija pueden dilatarse y contraerse debido a las variaciones de temperatura sin causar tensiones en las juntas. Posibilidad de soldar los tubos a la placa tubular.
  • Posibilidad de usar otros materiales y personalizar las unidades para presiones y temperaturas más elevadas.
PW Heat Exchanger
PW Heat Exchanger

La información y la documentación de los productos disponibles en este sitio web tienen una finalidad exclusivamente informativa. Los modelos, las dimensiones y los parámetros de funcionamiento están sujetos a cambios a criterio de AIC. Contacte directamente con AIC para obtener especificaciones de diseño actualizadas.

Especificaciones técnicas de los productos PS/PW-Line

MATERIALES DE FABRICACIÓN
TIPO ESTÁNDAR OPCIONAL
CARCASA ACERO ACERO INOXIDABLE
TUBOS ACERO INOXIDABLE 304 COBRE, ACERO INOXIDABLE 316, CuNi 90/10
PLACA TUBULAR ACERO ACERO INOXIDABLE
CONEXIONES ACERO ACERO INOXIDABLE
CABEZAL FUNDICIÓN DE HIERRO / ACERO ACERO INOXIDABLE
JUNTAS FIBRA PRENSADA, SIN AMIANTO -
PARÁMETROS DE DISEÑO ESTÁNDAR
TIPO PRESIÓN DE DISEÑO TEMPERATURA DE DISEÑO
CARCASA 150 PSI (1,03 MPa) 375 °F (190 °C)
TUBOS 150 PSI (1,03 MPa) 375 °F (190 °C)

Todas las unidades estándar incluyen:

  • Cuerpo de la carcasa de acero
  • Cabezal robusto de fundición de hierro o acero
  • Área de transferencia de calor de 5 a 1380 ft2 en las unidades de 2 y 4 pasos
  • Haces tubulares en "U" desmontables fabricados con tubos de acero inoxidable de 3/4"
  • Cuerpo de la carcasa robusto
  • Soporte de montaje
  • Diseño de 2 o 4 pasos con longitudes de hasta 10 ft y diámetros de carcasa de hasta 30 in

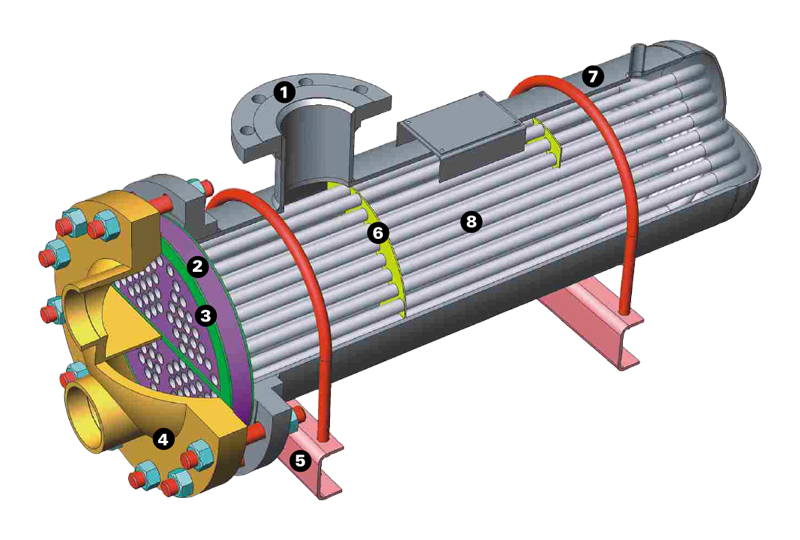

  • 1. CONEXIONES Tamaños estándar para facilitar el montaje. Protección adicional de la superficie y las roscas para mantener la instalación limpia.
  • 2. PLACA TUBULAR Tubos en forma de "U" fijados mediante expansión en la placa tubular, lo cual permite las dilataciones y contracciones de los tubos debidas a las fluctuaciones térmicas.
  • 3. JUNTAS Fibras prensadas de alta calidad (reutilizables).
  • 4. CABEZAL Cabezal de fundición de hierro o acero para trabajo pesado (también disponible como recambio).
  • 5. MONTAJE Soportes fijados con unidades estándar para un montaje rápido y fácil.
  • 6. DEFLECTORES Deflectores perforados con distancias mínimas entre los tubos que garantizan la correcta circulación del fluido y minimizan el bypass.
  • 7. CARCASA Carcasa soldada protegida con pintura de alta calidad resistente a la corrosión.
  • 8. HAZ TUBULAR Tubos de acero inoxidable que aportan resistencia y durabilidad en una amplia gama de aplicaciones. Configuración exclusiva del haz tubular que minimiza los problemas de acumulación en los bordes y optimiza el flujo medio en las unidades.
